x =6.61666
             3
            x =13.43633
             4

            Reales y positivas

            Ejemplo




            Ingeniería eléctrica

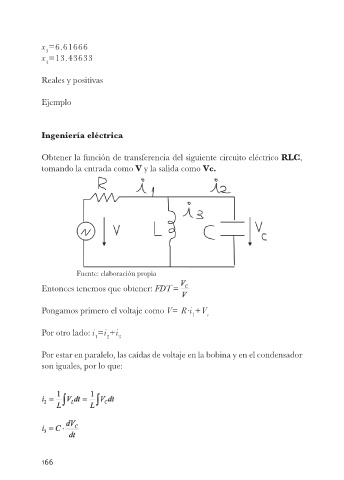

            Obtener la función de transferencia del siguiente circuito eléctrico RLC,
            tomando la entrada como V y la salida como Vc.
















                               Fuente: elaboración propia
            Entonces tenemos que obtener: FDT


            Pongamos primero el voltaje como V= R·i +V
                                                     1   c

            Por otro lado: i =i +i
                           1  2  3
            Por estar en paralelo, las caídas de voltaje en la bobina y en el condensador
            son iguales, por lo que:
